<h22″>HORNO ELECTRICO A RESISTENCIA.
1-
Aplicaciones de los hornos de la Línea Crisol INDEF.


Fusión y mantenimiento de metales no ferrosos tales como aluminio, bronce y cobre con sus aleaciones.Fusión y mantenimiento de aluminio.

C 20
Capacidad: 20,64 litros o 160,99 kg. de bronce / 55,172kg. de aluminio / 185,14kg. de cobre.
Potencia: 16,4 kw. Aproximados

C 35
Capacidad: 35,38 litros o 275,96 kg. de bronce / 96kg. de aluminio / 317,35kg. de cobre.
Potencia: 24.6 kw. Aproximados

 C 44
Capacidad: 44,33 litros o 345,77 kg. de bronce / 119,69kg. de aluminio / 397,64kg. de cobre.
Potencia: 32kw. Aproximados




2-
Características generales de la Línea Crisol.

Temperatura máxima: 1200ºC.

Crisol: De carburo de silicio fabricado con método de
presión isostática.

Tapa: Aislada con fibra cerámica, pivoteada hacia los
laterales permitiendo gran libertad para introducir la carga a fundir
y el vaciado con cuchara del metal líquido.

Piso: Ladrillos aislantes refractario.

Mufla: Dos mediacañas de paneles indef de fibra cerámica.

Aislación: Mediante paneles de fibra cerámica de
grueso espesor.

Elementos calefactores: Arrollamientos de alambre Tipo Kanthal ubicados en espiral en la superficie interior de la mufla. Calculados para lograr gran uniformidad de temperatura en el crisol y con baja carga superficial para poder transferir grandes cantidades de energía como calor latente de fusión.

Gabinete: Perfiles de hierros ángulo y caños estructurales con revestimiento robusto de chapas DD Nº18 finamente terminado con esmalte epoxi termo-convertible. Marco cilíndrico de planchuela que protege el borde de carga del crisol. Plato superior robusto de chapa DD Nº16 y 3/16 de espesor para uso industrial ubicado en la boca del horno.

Accesorios: Llave interruptora trifásica. Manual de uso.

Termocupla: Tipo «K».

Garantía:
Un año para el horno y el controlador.

Control de potencia: Mediante relés trifásicos de estado sólido.

Controles de Temperatura: Automático/ Programador Full/ Programador DH-100.

Garantía: Un año para el horno y el controlador.

3- Descripción de los Controles de temperatura:

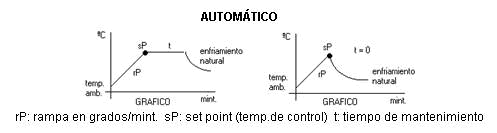

Automático:

Le permite programar cualquier tipo de temperatura digitalmente, la velocidad de calentamiento en ºC/minutos, el tiempo de mantenimiento
en esa temperatura y al terminar el mantenimiento se autoprogramará el corte automáticamente. Le permite además no usar el mantenimiento controlado y optar por un corte automático al llegar a la temperatura deseada. En ambos casos sonará la alarma al terminar.

Controlador digital de temperatura y tiempo, con mantenimiento de temperatura programable.

Corte automático.

Velocidad de calentamiento programable.

Alarma acústica para fin de proceso.

Se pueden modificar las variantes en cualquier momento (temperatura final y velocidad de calentamiento en ºC/minutos y mantenimiento o corte).

Tiene indicadores luminosos de encendido y calefacción.

Sale con manual de uso y asistencia de uso por teléfono o Internet.

Tiene seguro contra ruptura de termocupla.

Programador Full:

Controlador P.I.D. Es el recomendado para procesos que deban ser controlados con precisión.

Permite crear perfiles de temperatura de hasta 6 set point.

Controla 5 rampas de ascensos y descensos y 6 mantenimientos de temperatura.

Permite regular tiempos de mantenimiento hasta 5999 minutos, rampas de ascensos y descensos (velocidad de calentamiento y enfriamiento en ºC/mint), temperaturas en ºC o ºF y los almacena en forma de programas en una memoria, que no los pierde por falta de energía.

Almacena 200 programas en memoria.

Soft start, calentamiento inicial suave para no exigir de arranque las resistencias.

Alarma sonora programable (Por temperatura de inicio y fin).

Pre-encendido de hasta 5999 minutos.

Sistema de protección contra ruptura de termocupla.

Display digital de cuarzo líquido.

El programador controla la electro-válvula para el ingreso de los gases de atmósfera controlada. (opcional).

Durante los mantenimientos (mesetas del programa) la temperatura en el horno es regulada con una precisión de +-1.5ºC. La
precisión especifica la proximidad de las lecturas del programador para una temperatura de control (set point) elegida.

Programador DH-100 (con salida a PC opcional):

Este programador controla y corta la temperatura según el programa ejecutado. Posee salida a PC para grabación de datos de historia o como registrador de variables obtenidas de los ciclos programados.

Posibilidad de programar segmentos de temperatura con calentamiento y enfriamiento controlado.

El programador ofrece la alternativa de crear un ciclo de 50 segmentos en total (rampas y mesetas) o la posibilidad de crear más programas de menos segmentos cada
uno, etc.

Todos los valores de temperatura y tiempo son modificables, lo que permite agregar o quitar segmentos generando otro ciclo ún
en modo de ejecución.

Posibilidad de avanzar o retroceder en el programa adelantando los minutos de cada segmento.
– Alarma luminosa y sonora programable.

Todos los segmentos tienen 5000 minutos de tiempo de mantenimiento o espera.

Pre- encendido hasta 83 horas.

Sistema de protección contra ruptura de termocupla.

Durante los mantenimientos (mesetas del programa) la temperatura en el horno es regulada con una precisión de +-1.5ºC. La
precisión especifica la proximidad de
las lecturas del programador para una temperatura de control (set point) elegida.

El programador controla un motor/extractor de gases o la electro-válvula para el ingreso de los gases de atmósfera controlada. (Opcional).


4-Opcionales a cotizar para la Línea Crisol:

Salida para PC (DH-100): Incluye software y cables de conexión. Salida para comunicación digital RS485.

Certificación: De fábrica sobre la calibración de temperatura en el programador del horno. Con expresión de
incertidumbre tipo A expandida mejor que -/+ 3 ºC. (Válido solo para programador full o DH100P).

Crisol de carburo de silicio.


5-Características particulares y precios de la Línea Crisol:

Modelos disponibles:

C- 1.3
Capacidad: 1.26 litros o 9.83 kg. de bronce / 3.4kg. de aluminio
/ 11.3kg. de cobre.

Potencia: 6 kw. Aproximados.

___________________________________________

C-7.5
Capacidad: 7,5 litros o 58 kg. de bronce / 20kg. de aluminio
/ 65,92kg. de cobre. AI30.

Potencia: 8,2 kw.

___________________________________________

C-12
Capacidad: 12,08 litros o 94,22 kg. de bronce / 32,62kg. de
aluminio / 106,18kg. de cobre.

Potencia: 13,20 kw. Aproximados.

___________________________________________

C-25
Capacidad: 25,23 litros o 196,79 kg. de bronce / 68,12kg. de
aluminio / 221,77kg. de cobre.

Potencia: 25.80 kw. Aproximados.

___________________________________________

C-76.5
Capacidad: 76,48 litros o 596,54 kg. de bronce / 206,5kg. de
aluminio / 686,02kg. de cobre.

Potencia: 60 kw.

___________________________________________

Todos
los modelos se pueden proveer en 1200ºC, de temperatura final.
(Opcional a cotizar 1300ºC y 1400ºC.)


Para más información técnica sobre este producto llamar al 011 7501-4903/ 2098-0347 o vía e-mail a infomazzola@gmail.com
